Генератор НЧ с делителями

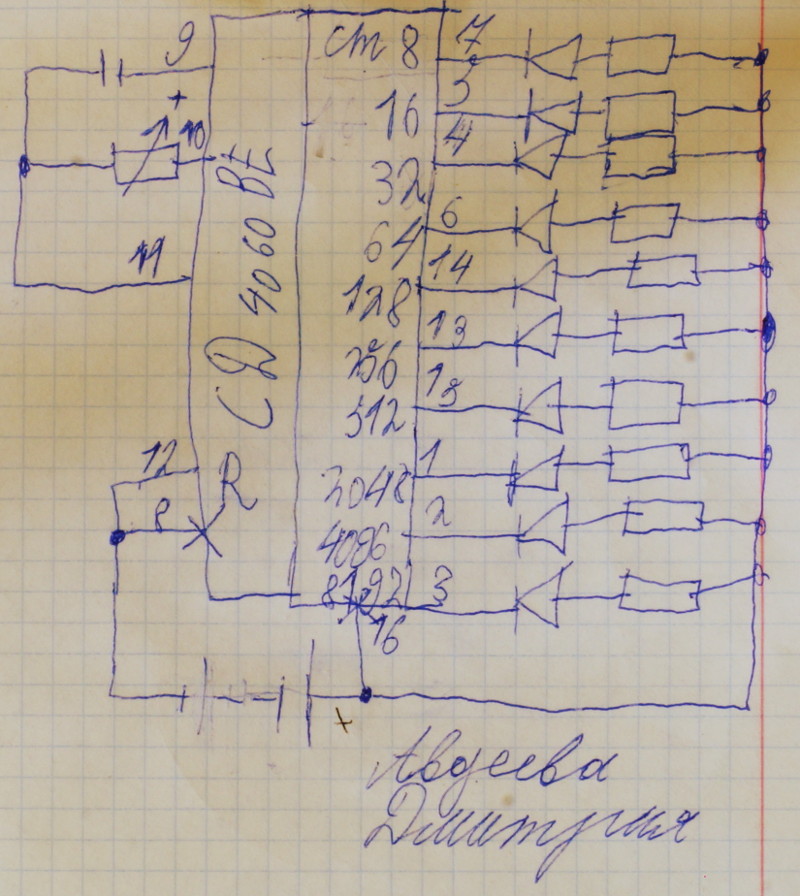

Подбирая схему генератора низкой частоты для своих экспериментов, мы обатили внимание на микросхему CD4060BE. Микросхема CD4060BE в корпусе с 16 ножками содержит два инвертора и двоичный счетчик-делитель. На двух инверторах можно собрать генеатор низкой частоты (НЧ генератор) способный работать в широких пределах частот. Выход одного из инверторов (ножка 9 микросхемы) соединен со входом "С" счетчика-делителя. На следующем рисунке представлена принципиальная схема генератора низкой частоты с делителями. Для наглядности на выходы делителей частоты подключены светодиоды. Выходы микросхемы собраны по схеме с открытым коллекторм. Микросхема CD4060BE может работать в широком диапазоне питающих напряений от +3 до +18 В, на частотах до 24 МГц. Коефициенты делителей частоты 8, 16, 32, 64, 128, 256, 512, 2048, 4096, 8192. Микросхема CD4060BE изготовлена по CMOS технологии.

генератор низкой частоты НЧ на микросхеме CD4060BE

Когда Дмитрий Авдеев собрал схему генератора на микросхеме CD4060BE, мы поняли, что генератор обладает прекрасными характеристиками.

Руководитель:
Участники:
